A la hora de trabajar con microcontroladores, es bueno tener una herramienta de desarrollo que nos permita tener control sobre las características del PIC a través del PC.
Por ello he desarrollado una tarjeta de desarrollo básica para el PIC18F2550, que permita acceder a los pines de I/O, a dos canales análogos y a un protocolo en particular: I2C.
La idea es hacer un tipo de debbuger para "colgar" periféricos al bus I2C y poder enviar y recibir tramas I2C.
El esquemático de la tarjeta es el siguiente:
Usamos el puerto A para entrada de un nibble con dip-switch, el puerto b para salida con LED y la opción de conectar a módulos externos. Los pines para el I2C llevan sus respectivas resistencias de pull-up y hay dos modos de conexión: RS232 y USB, éste último posee un detector de conexión a través de uno de los pines del PIC.

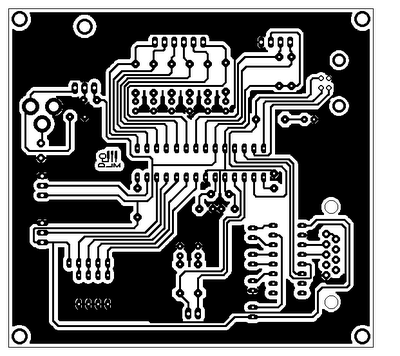

La PCB es la siguiente:
Para controlar las funciones de la tarjeta contamos con el software correspondiente, el cual posee tres aplicaciones:
La primera es para trabajar con tramas I2C:
En la imagen esta la parte de simulación con proteus ISIS (La parte de recepción aún no la he probado con un dispositivo conectado, por eso aparecen los signos ?).
La segunda aplicación es para trabajar con los pines I/O:

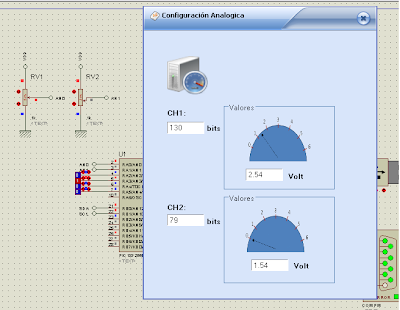

En la tarjeta MLOTrainer, está el conector de 3 pines para la parte análoga, el cual incluye la alimentación (5V y GND).
DESCARGAS
Esquemático y PCB: Diagrama esquemático y PCB en .pdf.
