Control de Fase

Hace un tiempo que las puntas de mi cautin vienen fallando debido a que cuando dejo de soldar, esta queda a la máxima temperatura y por ende se le pega mucho la suciedad y el polvo; aunque acostumbro a limpiar la punta con la esponja mojada, con el tiempo las puntas se me malogran.

Para solucionar esto en parte, he diseñado un control de fase para el cautin, de tal manera que pueda tener tres niveles de potencia con dos pulsadores de la siguiente forma:
  • Pulsador CHANGE : Cada vez que se presione va a cambiar el nivel de potencia entre máximo y medio-bajo.
  • Pulsador RESET: Cada vez que se presione el nivel de potencia pasa al mínimo.
Para distinguir en que sección de potencia se esta, hay un LED visualizador, el cual tiene el siguiente comportamiento:
  • Potencia Máxima: LED encendido continuamente.
  • Potencia Media: LED titilante.
  • Potencia Mínima: LED apagado.
La base del proyecto es un PIC12F629, el diagrama esquemático:

La PCB:

El controlador ya terminado:

La idea era diseñar algo pequeño y barato ... para el cruce por cero he puesto una resistencia de 1M5 con lo que la corriente en el pin del PIC será de unos 120uA. El micro responde muy bien a la frecuencia, el desfase es de unos 80uS.

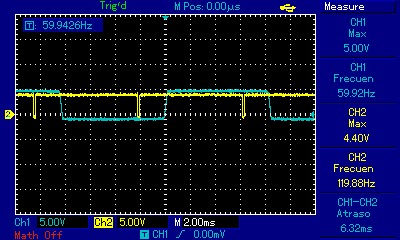

Y unas imágenes del disparo del TRIAC con respecto a la curva de cruce por cero:
Disparo TRIAC en nivel mínimo
Disparo TRIAC en nivel máximo
Disparo TRIAC en nivel medio-bajo
DESCARGAS:
